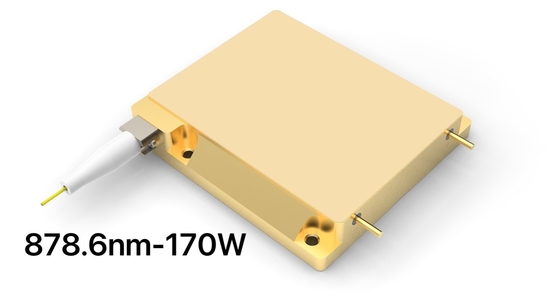

आवेदन पत्र: | सॉलिड-स्टेट लेजर पंप स्रोत | शक्ति: | 170w |
---|---|---|---|
वेवलेंथ: | 878.6एनएम | फाइबर कोर व्यास: | 200μm |
प्रतिक्रिया सुरक्षा: | 1020nm ~ 1200nm | ऑप्टिकल (बेर संख्यात्मक एपर्चर): | 0.22NA |
हाई लाइट: | 878.6nm फाइबर युग्मित डायोड लेजर,170w फाइबर युग्मित डायोड लेजर,सॉल्ड स्टेट पंप फाइबर युग्मित लेजर |
विशेषताएँ
तरंग दैर्ध्य:878.6एनएम
बिजली उत्पादन:170W
फाइबर कोर व्यास:200μm
ऑप्टिकल फाइबर संख्यात्मक एपर्चर:0.22 लागू नहीं
प्रतिक्रिया संरक्षण:1020nm ~ 1200nm
आवेदन पत्र:
सॉलिड-स्टेट लेजर पंप स्रोत
निर्दिष्टीकरण (25 ℃)
|
प्रतीक
|
इकाई
|
K878BL9RN-170.0W | |||
न्यूनतम | ठेठ | ज्यादा से ज्यादा | ||||
ऑप्टिकल डेटा | सीडब्ल्यू-आउटपुट पावर | पीओ | वू | 170 | - | - |
केंद्र तरंग दैर्ध्य | c | एनएम | 878.6 ± 1 | |||
वर्णक्रमीय चौड़ाई (FWHM) | मैं | एनएम | - | 0.5 | - | |
तापमान के साथ तरंग दैर्ध्य शिफ्ट | /△टी | एनएम / ℃ | - | 0.03 | - | |
एनए फिलिंग (पावर का 95%) | - | ना | - | 0.17 | - | |
विद्युतीय आकड़ा | विद्युत-से-ऑप्टिकल दक्षता | पी.ई | % | 47 | - | |
थ्रेसहोल्ड करंट | एलटीएच | ए | - | 1.7 | - | |
चालू बिजली | कलम | ए | - | 12.0 | 14.0 | |
ऑपरेटिंग वोल्टेज | वोपो | वी | - | 29.5 | 31.0 | |
ढलान दक्षता | मैं | वा | - | 15.5 | - | |
फाइबर डेटा
|
कोर व्यास | डकोर | सुक्ष्ममापी | - | 200 | - |
क्लैडिंग व्यास | ददाडी | सुक्ष्ममापी | - | 220 | - | |
संख्यात्मक एपर्चर | ना | - | - | 0.22 | - | |
फाइबर की लंबाई | वामो | एम | - | 2.0 | - | |
फाइबर लूज ट्यूबिंग व्यास | - | मिमी | - | 3.0 | ||
न्यूनतम झुकने त्रिज्या | - | मिमी | 88 | - | - | |
फाइबर समाप्ति | - | - | एसएमए905 | |||
प्रतिक्रिया | वेवलेंथ | - | एनएम | 1020-1200 | ||
एकांत | - | डीबी | 30 | |||
अन्य | ईएसडी | वेस्डी | वी | - | - | 500 |
भंडारण तापमान | टीएसटी | ℃ | -20 | - | 70 | |
लीड सोल्डरिंग टेम्प | टीएलएस | ℃ | - | - | 260 | |
लीड सोल्डरिंग टाइम | टी | सेकंड | - | - | 10 | |
ऑपरेटिंग केस तापमान | ऊपर | ℃ | 20 | - | 30 | |
सापेक्षिक आर्द्रता | आरएच | % | 15 | - | 75 |
