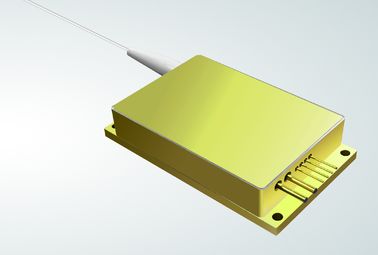

हाई लाइट: | मेडिकल डायोड लेजर,लेजर डायोड उच्च शक्ति |
---|
विशेषताएं:
915nm तरंग दैर्ध्य
70W उत्पादन शक्ति
106.5 106m फाइबर कोर व्यास
0.22NA
1040nm-1200nm प्रतिक्रिया सुरक्षा
अनुप्रयोग:
लेजर पंपिंग
चिकित्सा उपयोग
सामग्री प्रसंस्करण
विनिर्देशों (25 ℃) | प्रतीक | इकाई | K915FA5RN-70.00W | |||
न्यूनतम | ठेठ | ज्यादा से ज्यादा | ||||
ऑप्टिकल डेटा | सीडब्ल्यू-आउटपुट पावर | पो | डब्ल्यू | 70 | - | - |
केंद्र तरंग दैर्ध्य | λc | एनएम | 915 ± 10 | |||
स्पेक्ट्रल चौड़ाई (एफडब्ल्यूएचएम) | △ λ | एनएम | - | 6 | - | |
तापमान के साथ तरंग दैर्ध्य शिफ्ट | △ λ / △ टी | एनएम / ℃ | - | 0.3 | - | |
करंट के साथ वेवलेंथ शिफ्ट | △ λ / △ एक | ए / ℃ | - | 1 | - | |
विद्युतीय आकड़ा | विद्युत से ऑप्टिकल क्षमता | पी.ई | % | 48 | - | |
थ्रेसहोल्ड करंट | LTH | ए | - | 0.9 | - | |
चालू बिजली | कलम | ए | - | 12 | 13 | |
प्रचालन वोल्टेज | VOP | वी | - | 1 1 | 12.5 | |
ढलान क्षमता | η | वा | - | 6.5 | - | |
फाइबर डाटा | कोर व्यास | Dcore | सुक्ष्ममापी | - | 106.5 | - |
क्लैडिंग व्यास | Dclad | सुक्ष्ममापी | - | 125 | - | |
बफर व्यास | Dbuf | सुक्ष्ममापी | - | 250 | - | |
न्यूमेरिक एपर्चर | NA | NA | - | 0.22 | - | |
फाइबर की लंबाई | वामो | म | 0.9 | 2 | - | |
फाइबर ढीला ट्यूबिंग व्यास | - | सुक्ष्ममापी | 0.9 मिमी पीवीसी 180 सेमी | |||
न्यूनतम झुकने त्रिज्या | - | मिमी | 50 | - | - | |
फाइबर की समाप्ति | - | - | - | कोई नहीं | - | |
प्रतिक्रिया अलगाव | वापस प्रतिबिंब तरंगदैर्ध्य | λ | एनएम | 1040-1200 | ||
बैक रिफ्लेक्शन आइसोलेशन | - | डीबी | - | 30 | - | |
अन्य | ईएसडी | Vesd | वी | - | - | 500 |
भंडारण तापमान | Tst | ℃ | -20 | - | 70 | |
लीड टांका लगाना अस्थायी | टीएलएस | ℃ | - | - | 260 | |
लीड टांका लगाने का समय | टी | सेकंड | - | - | 10 | |
ऑपरेटिंग केस तापमान | ऊपर | ℃ | 15 | - | 35 | |
सापेक्षिक आर्द्रता | आरएच | % | 15 | - | 75 |
