| एमओक्यू: | 1 टुकड़ा/टुकड़े |
| प्रसव अवधि: | 4-8weeks |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | 100,000 / वर्ष |

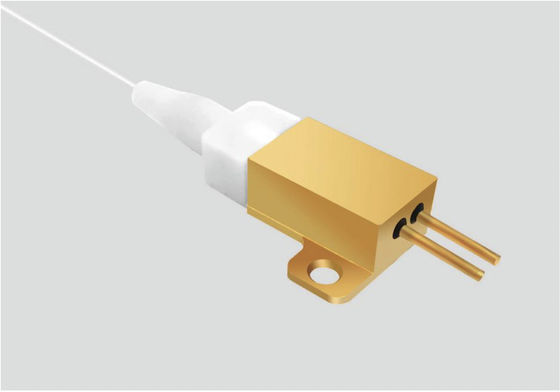

फाइबर लेजर पंपिंग के लिए 976nm 9W तरंग दैर्ध्य स्थिर फाइबर युग्मित डायोड लेजर (मानक उत्पाद)
विशेषताएं:
976nm तरंग दैर्ध्य
9W आउटपुट पावर
105μm/ 0.22NA
संकीर्ण बैंडविड्थλ≤0.7nm
1020nm-1200nm फीडबैक सुरक्षा
अनुप्रयोग:
फाइबर लेजर पंपिंग
|
विनिर्देश ((25°C)
|
प्रतीक
|
इकाई
|
K976AB2RN-9.000W | |||
| न्यूनतम | विशिष्ट | अधिकतम | ||||
| ऑप्टिकल डेटा | सीडब्ल्यू-आउटपुट पावर | पो | W | 9 | - | - |
| केंद्र तरंगदैर्ध्य | λc | एनएम | 976±0.5 | |||
| स्पेक्ट्रल चौड़ाई (FWHM) | △λ | एनएम | <0.7 | |||
| तापमान के साथ तरंग दैर्ध्य परिवर्तन | △λ/△T | nm/°C | - | 0.00 | - | |
| धारा के साथ तरंग दैर्ध्य परिवर्तन | △λ/△A | एनएम/ए | - | 0.03 | - | |
| स्पॉट अनुपात 0.15/0.22 | NA | % | - | 90 | - | |
| विद्युत डेटा | विद्युत-ऑप्टिकल दक्षता | पीई | % | - | 50 | - |
| थ्रेशोल्ड वर्तमान | lth | ए | - | 0.9 | - | |
| परिचालन करंट | लोप | ए | - | - | 13 | |
| ऑपरेटिंग वोल्टेज | Vop | वी | - | 1.6 | 1.8 | |
| ढलान दक्षता | ह | W/A | - | 0.9 | - | |
|
फाइबर डेटा
|
कोर व्यास | डीकोर | μm | - | 105 | - |
| आवरण का व्यास | डक्लेड | μm | - | 125 | - | |
| बफर व्यास | डीबीयूएफ | μm | - | 245 | - | |
| संख्यात्मक एपर्चर | NA | NA | - | 0.22 | - | |
| फाइबर की लंबाई | यदि | m | - | 1 | - | |
| फाइबर ढीली ट्यूबिंग व्यास | - | μm | 0.9mm पीवीसी 15cm | |||
| न्यूनतम झुकने की त्रिज्या | - | मिमी | 50 | - | - | |
| फाइबर समापन | - | - | - | कोई नहीं | - | |
| प्रतिक्रिया अलगाव | प्रतिबिंबित तरंग दैर्ध्य | λ | एनएम | 1020-1200 | ||
| पीछे के प्रतिबिंब से पृथक | - | डीबी | - | 30 | - | |
| अन्य | ईएसडी | वेस्ड | वी | - | - | 500 |
| भंडारण तापमान | Tst | °C | -40 | - | 70 | |
| सीसा मिलाप तापमान | Tls | °C | - | - | 260 | |
| सीसा मिलाप का समय | t | सेक | - | - | 10 | |
| ऑपरेटिंग केस का तापमान | शीर्ष | °C | 20 | - | 30 | |
| सापेक्ष आर्द्रता | आरएच | % | 15 | - | 85 | |
|
|
