| एमओक्यू: | 1 टुकड़ा/टुकड़े |
| प्रसव अवधि: | 4-8weeks |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | 100,000 / वर्ष |

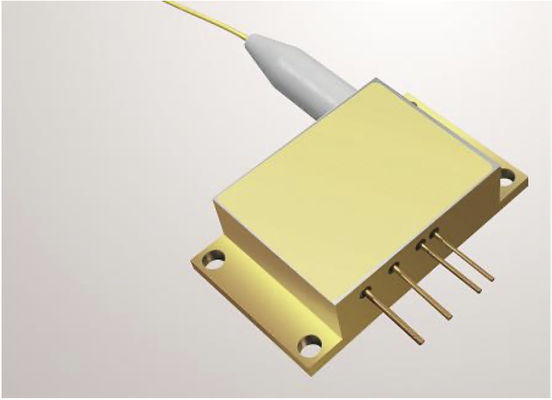

तरंग दैर्ध्य स्थिर फाइबर युग्मित डायोड लेजर लेजर पंपिंग के लिए उच्च शक्ति (मानक उत्पाद)
विशेषताएँ:
976nm तरंग दैर्ध्य
27W आउटपुट पावर
105µm फाइबर कोर व्यास
0.22N.A.
संकीर्ण बैंडविड्थ △λ≦0.7nm
1040nm-1200nm प्रतिक्रिया सुरक्षा
अनुप्रयोग:
फाइबर लेजर पंपिंग
|
विशेष विवरण(25℃)
|
प्रतीक
|
इकाई
|
K976AAHRN-27.00W | |||
| न्यूनतम | विशिष्ट | अधिकतम | ||||
| ऑप्टिकल डेटा | CW-आउटपुट पावर | Po | W | 27 | - | - |
| सेंटर वेवलेंथ | λc | nm | 976±0.5 | |||
| स्पेक्ट्रल चौड़ाई (FWHM) | △λ | nm | ＜0.7 | |||
| तापमान के साथ तरंग दैर्ध्य बदलाव | △λ/△T | nm/℃ | - | 0.02 | - | |
| वर्तमान के साथ तरंग दैर्ध्य बदलाव | △λ/△A | nm/A | - | 0.03 | - | |
| विद्युत डेटा | विद्युत-से-ऑप्टिकल दक्षता | PE | % | 48 | - | |
| थ्रेशोल्ड करंट | lth | A | - | 0.9 | - | |
| ऑपरेटिंग करंट | lop | A | - | 12 | 13 | |
| ऑपरेटिंग वोल्टेज | Vop | V | - | 4.8 | 6 | |
| स्लोप दक्षता | η | W/A | - | 2.5 | - | |
|
फाइबर डेटा
|
कोर व्यास | Dcore | μm | - | 105 | - |
| क्लैडिंग व्यास | Dclad | μm | - | 125 | - | |
| बफर व्यास | Dbuf | μm | - | 250 | - | |
| न्यूमेरिक एपर्चर | NA | NA | - | 0.22 | - | |
| फाइबर लंबाई | Lf | m | - | 1 | - | |
| फाइबर लूज टयूबिंग व्यास | - | μm | 0.9mm PVC 15cm | |||
| न्यूनतम झुकने का त्रिज्या | - | mm | 60 | - | - | |
| फाइबर समाप्ति | - | - | - | कोई नहीं | - | |
| प्रतिक्रिया अलगाव | बैक रिफ्लेक्शन वेवलेंथ | λ | nm | 1040-1200 | ||
| बैक रिफ्लेक्शन अलगाव | - | dB | - | 30 | - | |
| अन्य | ESD | Vesd | V | - | - | 500 |
| भंडारण तापमान | Tst | ℃ | -20 | - | 70 | |
| लीड सोल्डरिंग तापमान | Tls | ℃ | - | - | 260 | |
| लीड सोल्डरिंग समय | t | sec | - | - | 10 | |
| ऑपरेटिंग केस तापमान | Top | ℃ | 25 | - | 30 | |
| सापेक्षिक आर्द्रता | RH | % | 15 | - | 75 | |
|
|
